Применение

Системы кондиционирования, теплоснабжение, водоснабжение. При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.



Особенности

Термометр осевой биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.



Типовой лист



Диаметр корпуса

  • 63, 80, 100, 150 мм

Класс точности

Ø80, 100, 150 1,5
Ø63 2,5

Диапазоны показаний температур

−40…+60 °С

0…+60 °С

0…+100 °С

0…+120 °С

0…+160 °С

0…+200 °С

0…+250 °С

0…+350 °С

0…+450 °С

Рабочая температура

  • Окружающая среда: −10…+60 °C

Степень защиты

  • IP43

Длина погружной части

  • 46, 64, 100, 150, 200, 250 мм

Корпус

  • Коррозионностойкая сталь

Кольцо

  • Коррозионностойкая сталь, байонетное, для Ø63 — запрессованное

Шток

  • Нержавеющая сталь

Чувствительный элемент

  • Биметаллическая спираль

Циферблат

  • Алюминий, шкала черная на белом фоне

Присоединение

  • Осевое

Резьба присоединения

  • на гильзе — G½ или M20×1,5

Рабочее давление

  • на гильзе — 2,5 МПа (25 кгс/см²)

Регулировка

  • на штоке (для Ø63) или на корпусе с тыльной стороны

Межпроверочный интервал

  • 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
  • 2 года — для всех остальных диапазонов

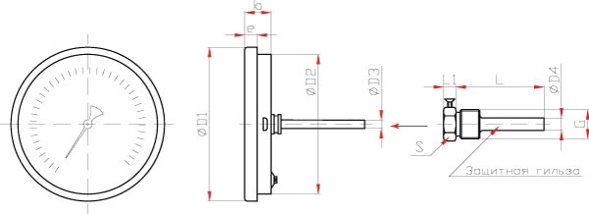

Стандартное исполнение Ø80, 100, 150 мм (осевое присоединение)

Стандартное исполнение Ø63 мм (осевое присоединение)

Ø D1 D2 e b D3 S L1 L D4 G Вес
63 63 10 6 19 9 46, 64, 100, 200 9 G½ или M20×1,5 0,13
80 81 74 9 18 6 19 9 46, 64, 100, 150, 200, 250 9 0,17
100 107 99 9 18 6 19 9 46, 64; 100, 150, 200, 250 9 0,21
150 161 148 16 20 6 19 9 64, 100, 150, 200, 250 9 0,47



Тип Биметаллический термометр БТ
Диаметр корпуса 63 мм 3
80 мм 4
100 мм 5
150 мм 7
Присоединение осевое 1
Материал штока нержавеющая сталь 2
Материал корпуса и кольца коррозионностойкая сталь 1
Материал гильзы латунь 1
Диапазон показаний    −40…+60 °C
0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 °C
Резьба присоединения   G½
М20×1,5
Длина погружной части    46 / 64 / 100 / 150 / 200 / 250
Класс точности 80, 100, 150 мм 1,5
63 мм 2,5

Пример обозначения: БТ − 5 1. 2 1 1 (0–120 °C) G½. 64. 1,5

Приборы при необходимости (по заказу) комплектуются гильзами из нержавеющей стали (вместо латунных, имеющихся по умолчанию) и латунными фланцами.
