Применение

Теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Особенности

Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.

Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Манометр с глицерином может эксплуатироваться при температуре окружающей среды до -20 °C, а при наполнении силиконом — до −40 °C.



Типовой лист


Диаметр корпуса

  • 50*, 63, 100, 150 мм
    * — под заказ

Класс точности

100, 150 1
63 1,5
50 (под заказ) 2,5

Диапазон показаний давлений

0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМ

Рабочие диапазоны

  • Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка: шкалы
    Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда:

  • −20…+60 °C (глицерин)
  • −40…+60 °C (силикон)
  • −60…+60 °C (без заполнения)

Измеряемая среда:

  • до +150 °C (без заполнения)
  • до +100 °C (с заполнением)

Корпус

  • IP65, нержавеющая сталь

Кольцо

  • Нержавеющая сталь
    • Ø100, 150 — байонетное
    • Ø63, 50 (под заказ) — завальцованное

Чувствительный элемент

  • Медный сплав

Трибко-секторный механизм

  • Медный сплав

Циферблат

  • Алюминий, шкала черная на белом фоне

Штуцер

  • Латунь

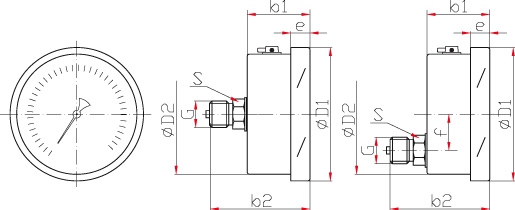

Присоединение

  • Радиальное (все Ø), осевое (Ø50 — под заказ , 63, 100) или эксцентрическое (Ø100)

Резьба присоединения

Ø100, 150 G½, M20×1,5
Ø63 G¼, M12×1,5
Ø50 (под заказ) G

Марка стали

  • Корпус, кольцо — 08Х18Н10

Межпроверочный интервал

  • 2 года

Тип манометр ТМ
вакуумметр ТВ
мановакуумметр ТМВ
Диаметр корпуса 50 мм 2
63 мм 3
100 мм 5
150 мм 6
Материал корпуса нержавеющая сталь 2
Материал штуцера и чувствительного элемента  медный сплав 0

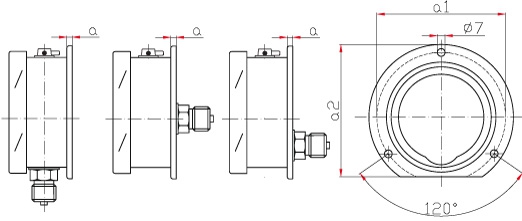

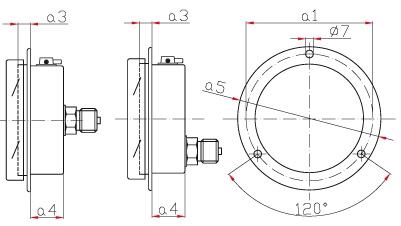

Присоединение (расположение штуцера) радиальное Р
радиальное с задним фланцем РКТ
осевое Т
осевое с передним фланцем ТКП
осевое с задним фланцем ТКТ
осевое со скобой ТС
эксцентрическое ТЭ
эксцентрическое с передним фланцем ТЭКП
эксцентрическое с задним фланцем ТЭКТ
Гидрозаполнение нет 0
глицерин 1
силикон 2
Электроконтактная приставка нет 0
Диапазон показаний ТМ 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ −0,1…0 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения 100, 150 мм G½; М20×1,5
63 мм G¼; М12×1,5;
50 мм G
Класс точности 100, 150 мм 1
63 мм 1,5
50 мм 2,5

Пример обозначения: ТМ − 3 2 0 Р.00 (0–1 МПа) M12×1,5. 1,5

Возможна поставка манометров ТМ-520 и ТМ-620 в сборе с разделителем сред (фланцевое или штуцерное присоединение). Некоторые виды разделителей — складские позиции, имеются в наличии. Стоимость объединения с разделителем (за 1 комплект): от 550 руб. с НДС

Возможна комплектация манометров крепежными скобами и фланцами.

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом). Стоимость гидрозаполнения:

Диаметр корпуса Количество жидкости в приборе, г Цена заполнения с НДС, руб за 1 шт.
глицерин силикон ПМС 50 силикон ПМС 1000
50 60 25 35 135
63 90 30 45 195
100 360 65 145 720
150 790 130 305 1250
