Применение

Системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Особенности

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Темоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.



Типовой лист

Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 160 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.

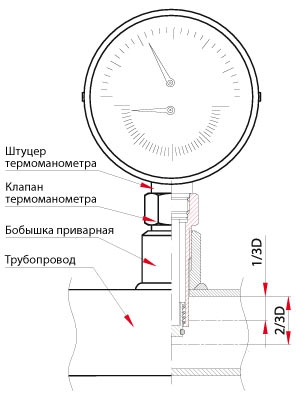

К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½. В каталоге нашей продукции есть подробная инструкция по установке термоманометра и при монтаже необходимо строго её соблюдать.



Конструкция

  • Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

Диаметр корпуса

  • 80, 100 мм

Класс точности

  • 2,5

Диапазоны показаний температур

  • 0…120 / 150 °С

Диапазон показаний давлений

  • 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа

Рабочая температура

  • Окружающая среда: −60…+60 °C
  • Измеряемая среда: до +150 °C

Корпус

  • IP40, cталь, цвет черный

Кольцо

  • Хромированная сталь

Чувствительный элемент

  • Медный сплав

Трибко-секторный механизм

  • Медный сплав

Штуцер

  • Медный сплав

Клапан

  • Медный сплав

Циферблат

  • Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

  • Инструментальное стекло

Длина погружной части

  • 46, 64, 100 мм

Присоединение

  • Радиальное

Резьба присоединения

  • G½ (на клапане)

Межпроверочный интервал

  • 2 года
Тип термоманометр ТМТБ
Диаметр корпуса 80 мм 3
100 мм 4
Материал корпуса сталь 1
Присоединение (расположение штуцера) радиальное Р
осевое Т
Длина погружной части 46 мм 1
64 мм 2
100 мм 3
Диапазон показаний температуры   0…120 / 150 °C
Диапазон показаний давления   0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Резьба присоединения   G½
Класс точности   2,5

Пример обозначения: ТМТБ − 3 1 Р .1 (0–150 °C) (0–1,6 МПа) G½. 2,5
